V 가이드 레일

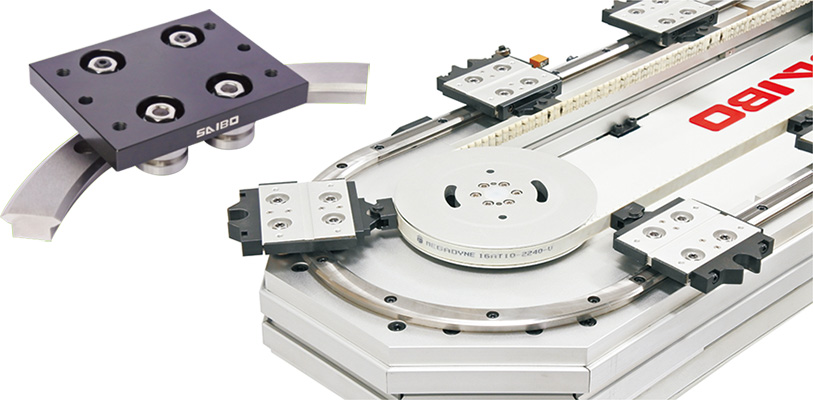

스마트 팩토리를 위한 자동화 공정에서 필수적으로 필요한 시스템으로, 각종 자동화 물류 라인 및 검사 라인, 생산 라인, 조립 라인 등 연속적인 움직임 및 제어가 필요한 모든 공정에 적용 가능한 트랙 시스템 입니다.

경화 처리된 V 접촉면은 내마모성이 높으며, 베어링의 교체로 간단한 유지보수가 가능합니다.

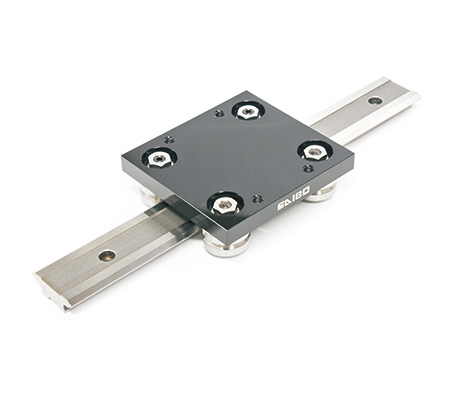

Linear Rail

Linear Rail은 V자 형태의 레일을 따라 캐리지가 이동하는 형태의 제품입니다. 공간 효율성이 좋고, 부드러운 움직임과 함께 정밀한 직선 운동이 가능합니다.

직선 레일 사이즈 : 25 / 44 / 76

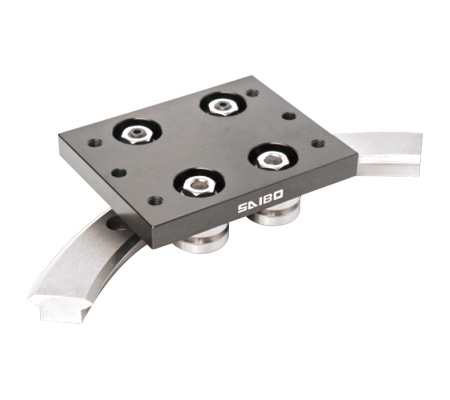

Curved Rail

Curved Rail은 편심 베어링을 이용한 캐리지가 V자 형태의 곡선 레일을 이동하는 형태로, 제작 가능한 곡률 반경이 정해져 있으며, Linear Rail과 결합하여 연속운동이 가능한 시스템 구성이 가능합니다.

원형 레일 사이즈 : 159/255/351/468/612/799/1033/1267/1501 (ØD)
System

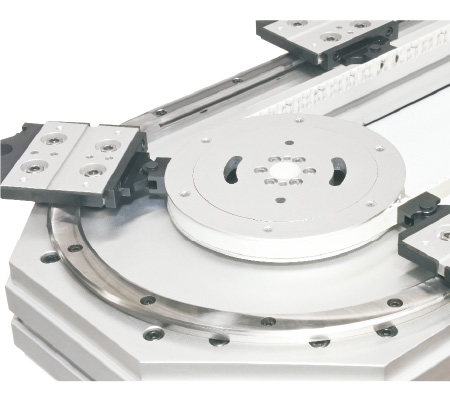

PARO Track System은 Linear & Curved Rail을 결합하여 무한 연속 운동과 제어가 가능하도록 한 설비이며, 일반 컨베이어 시스템과 달리 정밀한 구동이 가능합니다.
Stop Device 사용시 반복정밀도 50㎛ 제어 가능

어플리케이션 : 검사장비, 자동화생산/조립라인, 포장/식품자동화라인, 반도체/디스플레이이송라인

알루미늄 바디에 크롬 도금된 스틸 봉을 압입하여 레일을 구성합니다. 캐리지는 스틸 봉을 따라 움직이며, 높은 속도로 부드러운 운동이 가능합니다. 저렴한 가격으로 최고의 효율을 얻을 수 있는 이송 어플리케이션 입니다.

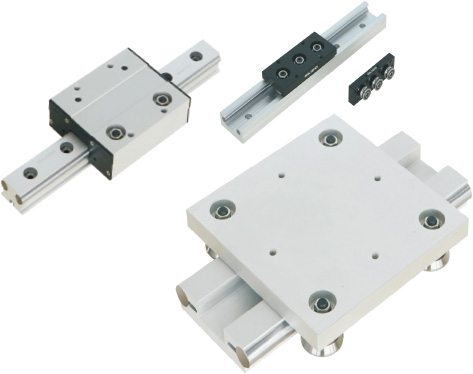

LGA / LGB / LGC 시리즈는 물류, 장비 등의 이송을 목적으로 개발된 리니어 가이드입니다. 모델별로 크기, 하중 및 모멘트 값이 각각 다르기 때문에 어플리케이션에 따라 선택할 수 있는 폭이 매우 넓습니다.

LGA Series

LGA 모델은 LM가이드와 외형이 매우 흡사하지만, LM과 달리 볼이 아닌 베어링으로 운동하는 것이 특징입니다. 정밀도가 크게 필요하지 않은 직선운동에서 LM 대체 용도로 사용 가능합니다.

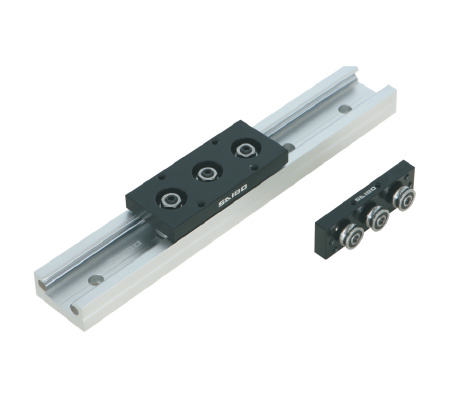

LGB Series

LGB 모델은 양쪽 두개의 고정 베어링 사이에 편심 베어링이 위치해 있는 구조로, 중간의 편심 베어링으로 적절한 클리어런스 조절이 가능합니다. 캐리지가 매우 작고 심플하기 때문에 협소한 공간에 적용 가능합니다.

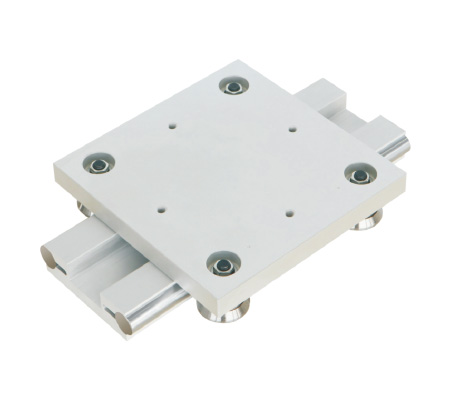

LGC Series

LGC 모델은 고하중용으로 설계된 제품이며, 캐리지 아래에 빈 공간이 있어 벨트나 체인을 설치하기 쉬운 구조입니다. 작업용 로봇이나, 검사 기기 등의 이송에 유용합니다.
