레이저 인터페로미터 chotest

view Catalogue

레이저 인터페로미터

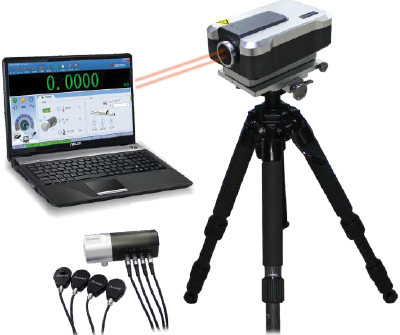

SJ6000 레이저 인터페로미터

레이저 인터페로미터는 기준을 광 파장을 적용하여 측정하는 방법으로 첨단 제조산업에 널리 사용되고 있는 고정밀, 고감도 측정기술이다.

  • 선형 측정범위: 0~80m
  • 분해능: 1nm
  • 레이저 주파수 정확도: 0.05ppm
  • 동작온도:(0-40)℃
  • 다이내믹캡쳐 레이트: 50kHz
고정밀 측정
  • 레이저 간섭계 기술로 nanoscale 단위 정밀 측정
  • 온도, 기압, 상대습도, 재질 온도 등 측정에 영향을 끼치는 고정밀 환경 보정 센서 모듈로 환경 오차 제거
  • 레이저 온도 안정화 시스템을 채용하여 장시간 주파수 안정성 보장
  • 간섭계를 호스트에서 분리하여 간섭계의 열 변위를 방지하고 광 간섭경로의 안정성 보장
선형거리, 각도, 진직도, 직각도 등 기타 기하 파라미터 측정 지원
  • CNC, CMM과 정밀 모션 기기의 가이드 레일의 위치 반복 정확도, 선형위치 정확도 측정
  • pitch 각도, swing 각도, 직각도, 진직도 측정과 공작기계의 회전축 교정
오차 보정 테이블 자동 생성
  • 시스템에서 사용자 보정 설정을 통해 공작기계 교정을 위한 오차 보정 테이블을 자동 생성
다이내믹 측정 기능
  • (변위-시간 곡선, 속도-시간 곡선, 가속도-시간 곡선) 진폭 측정, 주파수 분석
  • 공작기계의 진동과 볼 스크류의 다이내믹 특성, 드라이브 시스템의 응답 특성, 가이드 레일의 다이내믹 특성 분석 등
GB, ISO, BS, ANSI, DIN, JIS 등 국내·국제 표준율 충족
  • 시스템은 다양한 표준에 대해서 데이터를 분석, 처리하고 관련된 도표와 데이터를 포함하는 보고서를 출력
변수 자동 설정
  • 환경 기온, 재질 온도, 환경 습도와 기압을 자동 취득, 수동 혹은 자동으로 파장 보정 환경 변수 설정
측정 결과 DB 중앙화
  • 사용자는 측정 오브젝트 종류, 시험 기관, 제조번호, 검사자, 의뢰 기관, 장치 번호, 검사 날짜와 유효 날짜 등에 따라 측정 기록을 사용, 관리
  • 측정 데이터를 Word, Excel, AutuCAD(옵션) file로 출력
설치 편의성
  • 경량 15㎏
  • 간편성
  • 이동성
